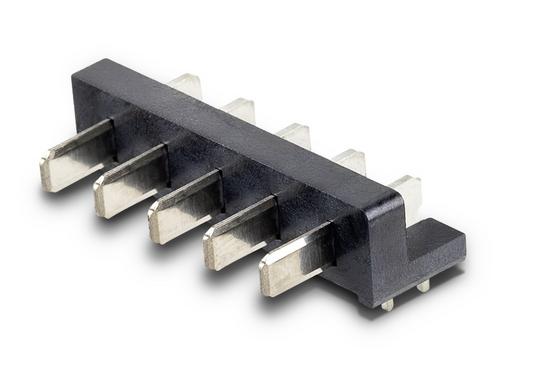

Der Platinenstecker RRC-MC20-90-10 als Gegenstecker für die RRC Standard-Batteriepacks RRC20xx.

RRC-MC20-90-10

バッテリー用コネクター

  • RRC標準バッテリーパックRRC20xxに対応
  • バッテリーへの最大充電・放電電流が10A
  • 5ピン・オスコネクター
  • 5mmのピッチ
  • RoHS / REACH対応

詳しい情報をお求めですか？

製品を請求する

Downloads RRC-MC20-90-10

RRC-MC20-90-10 Data Sheet

製品データシート RRC-MC20-90-10

Specifications

Ratings
Current10.00A max. / pin
Voltage

125.00VAC / 1min

Materials
Housing

Thermoplastic High
Temperature, UL 94V-0, black

Contacts

Copper Alloy

Plating

80µin Nickel on contact area
100µin Matte-Tin on solder tails

Operating Temperature-55°C to +105°C
Electrical Requirements
Contact Resistance0.03Ohm max.
Insulation Resistance0.10Ohm min. at 500VDC/2min
Dielectric withstanding voltage500.00V
Mechanical Requirements
Contact Retention Force500g min. / pin
Durability5000 cycles
Dimensions (LxWxH)

27.00mm x 13.70mm x 9.90mm

Weight3g
Physical Requirements
Solder Temperature

260°C ± 5°C

Immersion Period5sec (EIA-364-56C)
Regulatory Approvals
Green Procurement

RoHS

REACH

RRC-MC20-90-10
RRC part number210519
PCB mounting90°
Packaging
22 connectors per tube
77 tubes per carton
