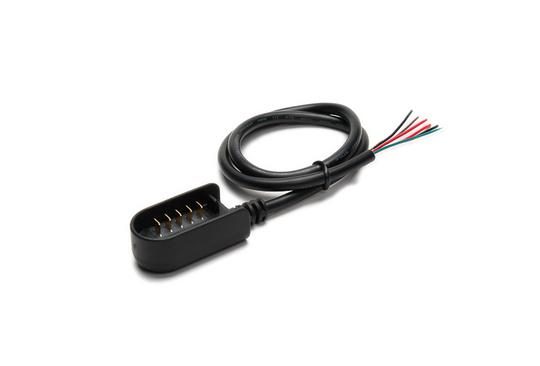

SMBus-Battery-Cable
バッテリー用延長ケーブル
- バッテリーとアプリケーション間の延長ケーブル
- RRC204xおよびRRC205x形状のRRC標準バッテリーパックに対応
詳しい情報をお求めですか？
Downloads SMBus-Battery-Cable
製品データシート SMBus-Battery-Cable
| Connector Pin N° | Wire Color | Wire Gauge | Signal Name |
|---|---|---|---|
| 1 | Black Black | AWG22 AWG22 | Bat - |
| 2 | Brown | AWG24 | SMBus-T |
| 3 | Green | AWG24 | SMBus-D |
| 4 | White | AWG24 | SMBus-C |
| 5 | Red Red | AWG22 AWG22 | Bat + |
