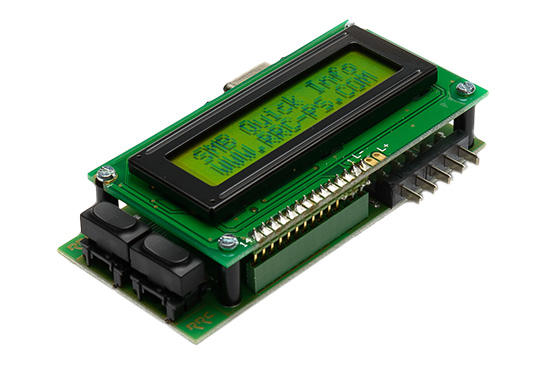

SMBus-Reader
SMBus読み取り装置
- SMBusバッテリーのシンプルで簡単な読み取り
- バッテリー情報をディスプレイに表示。2つのボタンで制御
- 追加の電源が不要
- すべての5ピンSMBusバッテリー（RRC20xxなど）に対応
- フラットなコネクター
- 表示されたすべての情報をRS232インターフェースで接続しているホストに送信できます
- ディスプレイ：16 x 2文字
詳しい情報をお求めですか？
Downloads SMBus-Reader
製品データシート SMBus-Reader
Following SMBus Quick Info will be shown on the screen
| Displayed information | Value |
|---|---|
| Start Screen |
|
| Software version | |
| Send data info | |
| Time alarm | min. |
| Capacity alarm | mAh |
| Time to full | min |
| Time to empty | min |
| Charging Current | mA |
| Charging voltage | mV |
| Max. err | % |
| Cycle count | # |
| Mode register | Hex |
| State register | Hex |
| Design voltage | mV |
| Design capacity | mAh |
| Absolute state of charge | % |
| Full capacity | mAh |
| Remaining capacity | mAh |
| Relatuve state of charge | % |
| NTC measured | Ohm |
| Temperature | K and C |
| Current (SMBus) | mA |
| Voltage measured | mV |
| Voltage (SMBus) | mV |
| Manufacture date | YYYY/MM/DD |
| Serial number | # |
| Specification ID | |
| Chemistry | LION e.g. |
| Battery name | RRCxxxx e.g. |
| Manufacturer | RRC e.g. |
| Mechanical Details | |
|---|---|
| Dimensions (LxWxH) | 94.00mm x 58.00mm x 25.00mm |
| Weight | 68g |
